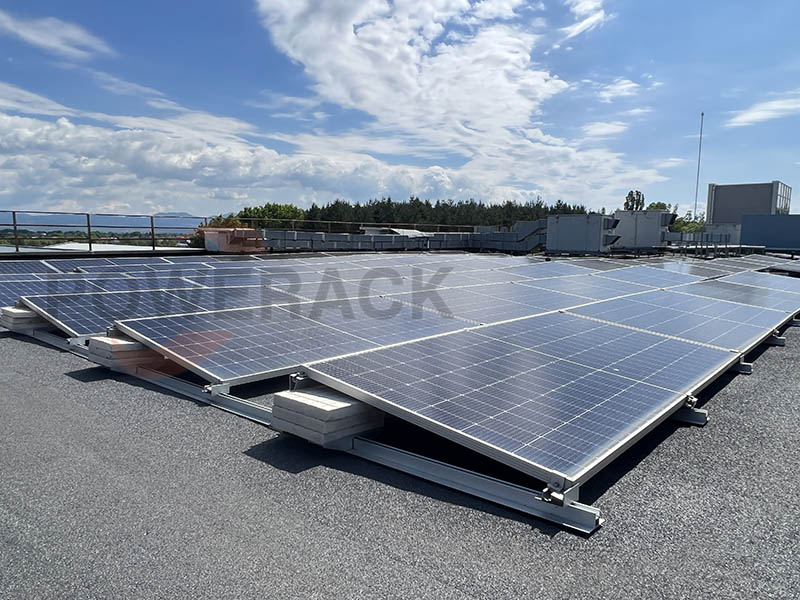

Az alapelv Lapostetős előtámasztott állványrendszer A módszer lényege, hogy súlyrögzítéssel rögzítsék a napelemeket és állványrendszereket lapos vagy alacsony lejtésű tetőkre. Lényegében betonblokkok, kövek vagy más nehéz tárgyak súlyát használja fel a napelemek tetőfelülethez való szorítására, így szilárd rögzítést biztosítva anélkül, hogy a tetőt át kellene vágni.

A tető teherbírásának figyelembevételekor a tervezés során ballasztrendszer tartóka következő kulcsfontosságú tényezőket kell integrálni, és releváns kódexeken, valamint gyakorlati példákon kell alapulniuk

1. Teherbírás felmérése és számítása

Különböztesse a terhelések típusait:

Önsúly: Ide tartoznak a tetőfedő anyagok, az állandó berendezések és a ballasztrendszerek önsúlya. Például egy szabványos betontető minimális állandó terhelése >3,6 kN/m² (kb. 367 kg/m²), és a ballasztrendszer terhelésének ezen érték alatt kell lennie.

Élő terhek: beleértve az ideiglenes terheket is (pl. építőipari személyzet, berendezések, hó). Például a lapostetők minimális koncentrált teherbírása 488 kg/m², míg a ferdetetők teherbírása a szerkezeti különbségek miatt alacsonyabb lehet.

Speciális terhek: szélnyomás okozta felhajtóerők (amelyeket ballaszttal kell ellensúlyozni), hóterhelés (pl. további 40 kg/m² havas területeken) és berendezésterhelés (pl. fotovoltaikus panelek).

Számítási módszer:

Számítsa ki a teherkombinációkat az építési előírásoknak (pl. IBC, BS 6399) megfelelően, figyelembe véve a tető lejtését, a fesztávolságot és az anyagtulajdonságokat. Példa:

A ferdetetők hajlítónyomatékait és axiális erőit a gravitációs és felhajtóerők kritikus feltételeire kell elemezni annak biztosítása érdekében, hogy a maximális hajlítónyomaték (pl. 4,15 kip-ft) megfeleljen a tervezési szilárdságnak.

Lapostetők esetében a lokális terhelésekre kell összpontosítani, hogy elkerüljük a koncentrált ballaszt miatti túlterhelést.

2. Balátétes napelemes rögzítőrendszer tervezési elemek

Nem behatoló rögzítés:

Elsőbbséget élvez a cement ballasztblokkok használata a konzol önsúlyával történő rögzítésére, hogy elkerüljük a vízszigetelő réteg károsodását. A ballasztsúlyt a helyi szélsebességhez kell igazítani, pl. a mátrixos elrendezés eloszlathatja a terhelést és csökkentheti a tető egységnyi felületére jutó nyomást.

Előtét optimalizálása:

A ballaszttömbök különböző zónákban történő elhelyezése (pl. a belső és külső kerület differenciált elrendezése) több mint 30%-os cementmegtakarítást eredményez, miközben az össztömeget is szabályozza.

Könnyű és nagy szilárdságú anyagok (pl. alumíniumötvözet) használata a rendszer súlyának csökkentése érdekében.

3. Szerkezeti biztonság és szabványoknak való megfelelés

Megfelelőség-ellenőrzés:

A helyi építési szabályzatok (pl. Florida Wind Load Code, SSTD-12) szerint biztosítható, hogy a ballasztrendszer ellenálljon a szél okozta terhelésnek. A lehorgonyzó eszközöknek ellen kell állniuk az oldalirányú erőknek, és a szelemen elmozdulása nem haladhatja meg a fesztávolság 1/360-ad részét.

A régebbi épületeket fel kell mérni a szerkezeti romlás kockázata szempontjából, ami 20-30%-kal csökkentheti a teherbírást, és további megerősítést igényelhet.

Biztonsági ráhagyás:

Úgy tervezték, hogy 15-20%-os teherbírást biztosítson szélsőséges időjárási körülmények (pl. hóviharok, hurrikánok) esetén.

4. Karbantartás és felügyelet

Rendszeresen távolítsa el a havat és a vizet (2-3 kg/m² hómennyiség cm-enként).

Ellenőrizze a tető deformációjának jeleit (pl. süllyedés, repedések), és időben erősítse meg (pl. erősítse meg a tetőszerkezetet, javítsa meg a sérült cserepeket).
