1. A lapos betontetők tartószerkezeteinek kiválasztásának alapelvei

A. Szerkezeti stabilitás és vízszigetelés kombinációja

A betonból készült lapostetők nagy teherbírásúak, de vízszigetelő rétegeik sérülékenyek. A tartószerkezetnek a lehető legnagyobb mértékben el kell kerülnie a vízszigetelő réteg károsodását, vagy ahol behatolás szükséges, megbízható megoldásokat kell alkalmazni a vízzáró tömítés biztosítására.

B. Igazodjon a tető dőlésszögéhez

A legtöbb lapos betontető alacsony lejtésű (általában kevesebb, mint 10 fok), ezért a rögzítőrendszerhez ellensúlyokra vagy szerkezeti megerősítésre van szükség a fotovoltaikus modulok stabilitásának biztosításához és az erős szélben vagy az esővíz lefolyása miatti elmozdulás megakadályozásához.

C. időjárásállóság

A konzolokhoz használt anyagnak nagymértékben korrózióállónak kell lennie; általában tűzihorganyzott acélt vagy alumíniumötvözetet választanak.

2. Az állványrendszerek fő típusai

A lapos betontetők sajátosságaira tekintettel a piac elsősorban a következő megoldásokat kínálja:

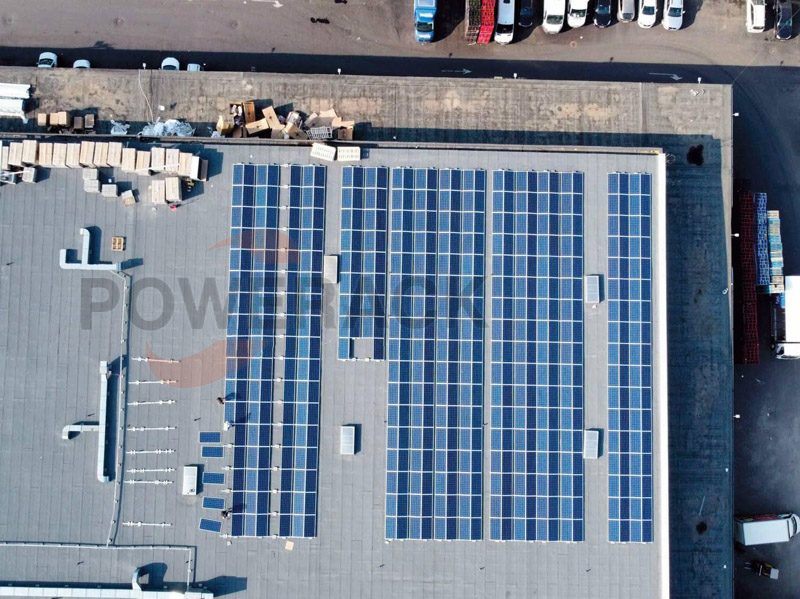

A. Előtétrögzítő rendszer

Ez a leggyakoribb megoldás, és a legjobb vízszigetelő teljesítményt nyújtja. Elsősorban ballasztot használ a konzolok rögzítésére, ezáltal elkerülve a tető áthatolását.

Jellemzők: Nem károsítja a tető vízszigetelő rétegét, és alkalmas erős szeles területekre.

Megvalósítási módszerek:

Beton talapzatok: A beton talapzatokat a tetőre öntik, és a konzolokat a teljes megszilárdulásuk után szerelik fel. Az előny a stabilitás; a hátránya a hosszabb építési idő, mivel a betonnak meg kell kötnie.

Előregyártott betonblokkok: Az előregyártott betonblokkokat a helyszíni öntés helyett használják, ami gyorsabb építkezést eredményez.

B. Előregyártott blokkrendszer

Hasonló a előtétes napelemes állványrendszerek, de speciális előregyártott blokkokat használnak a súly és a tartás biztosítására.

Jellemzők: Gyors telepítés és rövid kivitelezési idő. Ezt a fotovoltaikus modulok közvetlenül az előregyártott betonblokkokra történő szerelésével, vagy a szerelőkeretek ezen blokkokhoz rögzítésével érik el.

C. Szögletes alumínium/háromszög alakú konzol

Ez egy klasszikus rögzítőszerkezet, amelyet lapostetőkre terveztek.

Jellemzők: Masszív és rendkívül rugalmas. Általában alumínium szögprofilokból készül, amelyek egy háromszög alakú szerkezetet alkotnak, amely a napelemeket tartja.

Alkalmazások: A tető teherbírásától és a vízszigetelési követelményektől függően különböző rögzítési módok (például tágulási csavarok vagy bilincsek) választhatók.

D. Állítható szögű ballasztrendszer

Szögbeállítást igénylő projektekhez tervezve.

Jellemzők: A napelemek dőlésszöge a szorítók elcsúsztatásával állítható, hogy illeszkedjen a különböző szélességi fokokhoz és besugárzási viszonyokhoz, ezáltal maximalizálva az energiatermelést.

Alkalmazások: Ideális kereskedelmi tetőtéri projektekhez, amelyek precíz szögbeállítást igényelnek.
