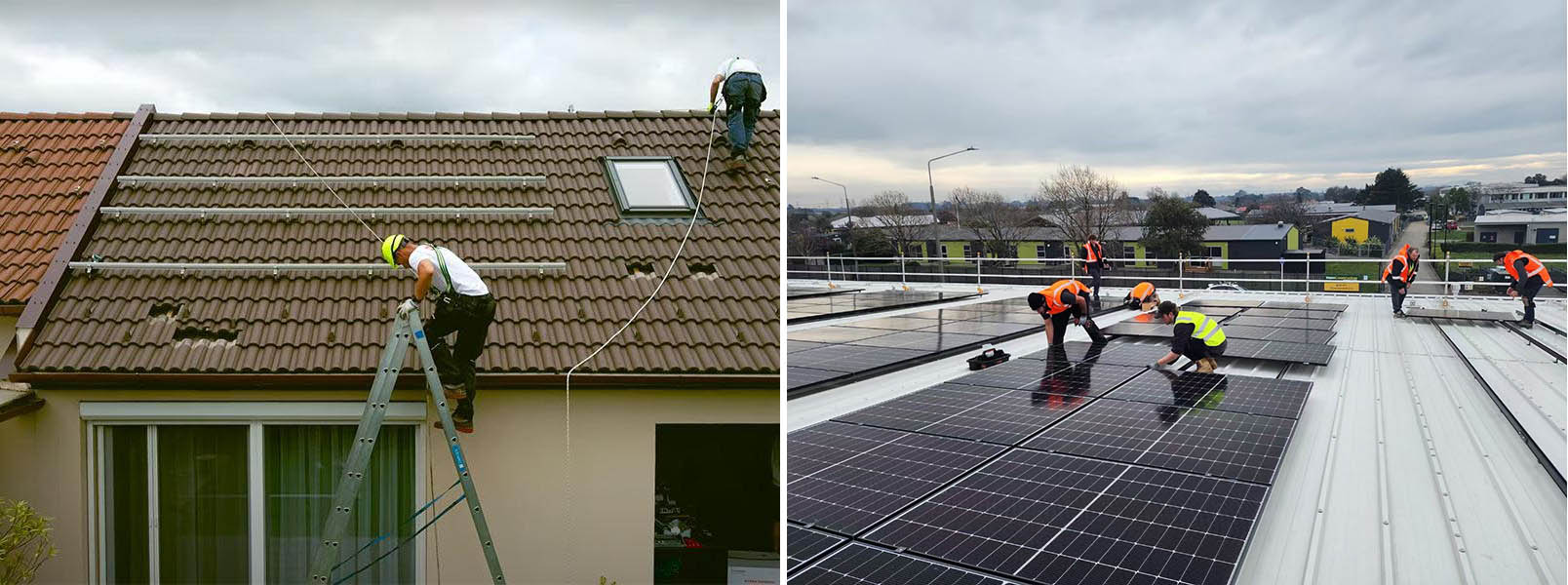

Mázas cseréptető: A mázas cseréptető kis és közepes méretű elosztott fotovoltaikus erőművekhez alkalmas, általában horgos rögzítéssel, a tetőszerkezetre (például betongerendákra vagy fagerendákra) rögzítve rozsdamentes acél horgok, valamint sínekkel és nyomóblokkokkal a PV modulok rögzítéséhez. Telepítéskor a horog pozícióját a cserép mérete, vastagsága, a gerendák és szelemenek specifikációi és anyagai, valamint a távolság alapján kell meghatározni. Ezenkívül a PV rögzítőrendszer A mázas cseréptetőkhöz általában alumíniumötvözet síneket és rozsdamentes acél horgokat használnak, az anyagok jó korrózióállósággal és szélállósággal rendelkeznek. A mázas cseréptetők beépítése rugalmasabb, és a konzol szöge az ügyfél igényei szerint tervezhető, ami a különböző országok vagy régiók szélességi és hosszúsági követelményeihez igazítható.

Színes acélcseréptető: A színes acélcseréptető alkalmas nagyméretű műhelyekhez, raktárakhoz és egyéb nagy felületű tetőkhöz. A fotovoltaikus konzolok telepítési módszerei főként a szerelvényes és a hegesztett szerelést foglalják magukban. A szerelvényes telepítéshez speciális szerelvényt kell felszerelni a hullámosított színes acélcserépre, majd a vezetősínen keresztül rögzíteni. fotovoltaikus alkatrészekHegesztett telepítés esetén csavarhegesztőgépet használnak a színes acélcserép felületére hegesztett csavarok felszereléséhez, hogy elkerüljék a lyukasztásokat. A színes acélcseréptetőkre szerelt fotovoltaikus modulokat általában laposan, a tetővel azonos szögben szerelik fel, és a telepített modulok száma a tetőfelülettől és a teherbírástól függ. A színes acélcseréptető kis súlya miatt a konzol terhelésigénye alacsonyabb, általában alumíniumötvözetből készült konzolt használnak, súlya csak az acélkonzol súlyának egyharmada.

A konzolok közötti távolság optimalizálása

Mázas cseréptetők: A mázas cseréptetők horgok közötti távolságát általában az alkatrészek elrendezése és a sínek hossza alapján számítják ki. Üvegtető alkatrészek általában vízszintesen szerelik fel, és a horgok közötti távolság egyenletesen oszlik el a sínek hosszának megfelelően. Az üvegezett tetőcserepek horgainak távolsága általában körülbelül 1 méter, és az egyes elemsorok között bizonyos hozzáférési távolságot (pl. 300 mm) tartanak fenn.

Mivel az üvegezett tetőcserepek törékenyek, a szerelés során ügyelni kell a horgok pontos elhelyezésére, hogy elkerüljük a cserepek károsodását.

Színes acélcseréptető: A színes acélcseréptetőknél a horgok távolságát általában a modulok elrendezése és az állványzat teherbírása szerint optimalizálják. A színes acélcseréptetők napelemes moduljait általában laposan szerelik fel, és a modulok közötti távolság a modulok magasságának 1,5-szerese. A színes acélcseréptetőkön található cseréptípusok sokfélesége miatt a telepítés során megfelelő bilincseket vagy hegesztési módszereket kell kiválasztani a cseréptípusnak megfelelően a modulok stabilitásának és biztonságának biztosítása érdekében.

A színes acélcserép tető beépítési szöge általában körülbelül 1 méter, és az egyes komponenssorok között bizonyos hozzáférési távolságot (pl. 300 mm) kell fenntartani.

A színes acélcserép tető könnyebb súlya miatt a konzol terhelési igénye alacsonyabb, így a horgok távolsága megfelelően enyhíthető a telepítési hatékonyság javítása érdekében.
